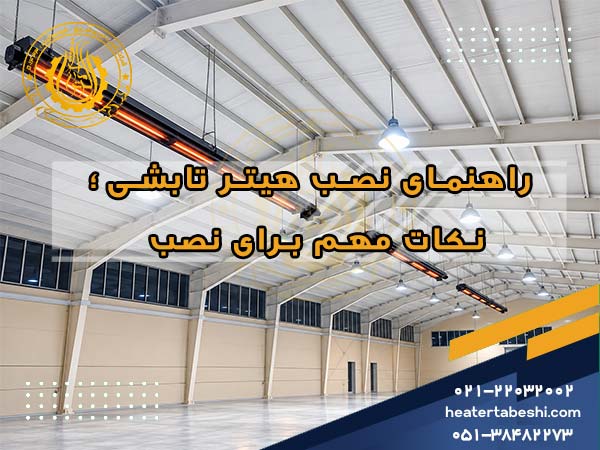

راهنمای نصب هیتر تابشی؛ نکات مهم برای نصب
نصب هیتر تابشی یکی از مهمترین مراحل راه‌اندازی این سیستم گرمایشی است و تأثیر مستقیمی بر عملکرد، ایمنی و بازدهی آن دارد. انتخاب یک هیتر مناسب به‌تنهایی برای دستیابی به گرمایش مطلوب کافی نیست؛ زیرا اگر دستگاه در محل نامناسب قرار بگیرد، جهت تابش به‌درستی تعیین نشود یا اتصالات و تجهیزات جانبی مطابق اصول فنی اجرا نشوند، بخشی از ظرفیت گرمایشی سیستم بلااستفاده خواهد ماند.
هیتر تابشی با انتقال مستقیم انرژی حرارتی به سطوح و اجسام، روش متفاوتی نسبت به سیستم‌های گرمایشی همرفتی دارند. به همین دلیل در هنگام نصب گرمایش تابشی باید علاوه بر ظرفیت حرارتی، عواملی مانند ابعاد سالن، ارتفاع سقف، محل حضور افراد، تجهیزات موجود، مسیر تابش و شرایط تهویه نیز مورد توجه قرار بگیرند. این موضوع در محیط‌هایی مانند سالن‌های صنعتی، کارگاه‌ها، انبارها و فضاهای بزرگ اهمیت بیشتری دارد.
در این مقاله، مهمترین اصول نصب هیتر تابشی را بررسی می‌کنیم و توضیح می‌دهیم پیش از نصب، هنگام اجرای تجهیزات و پس از راه‌اندازی چه نکاتی باید مورد توجه قرار بگیرد.
نصب هیتر تابشی به چه عواملی بستگی دارد؟
روش نصب هیتر تابشی برای همه پروژه‌ها یکسان نیست. نوع دستگاه، ظرفیت حرارتی، ابعاد و ارتفاع سالن، نوع کاربری، سوخت مصرفی و شرایط سازه محل نصب همگی می‌توانند بر نحوه اجرای سیستم تأثیر بگذارند. برای مثال، در یک سالن صنعتی بزرگ ممکن است چند هیتر تابشی برای پوشش مناطق مختلف مورد استفاده قرار بگیرد، در حالی که برای یک فضای کوچک‌تر، تعداد و نحوه جانمایی دستگاه‌ها متفاوت خواهد بود.
به همین دلیل، پیش از شروع نصب گرمایش تابشی باید شرایط محیط به‌طور کامل بررسی شود. انتخاب دستگاه صرفاً بر اساس متراژ سالن و بدون توجه به ارتفاع، عایق‌بندی، تعداد ورودی‌ها و میزان اتلاف حرارت، ممکن است باعث شود سیستم نتواند گرمایش یکنواختی ایجاد کند. انتخاب صحیح تجهیزات، اولین قدم برای اجرای یک سیستم گرمایشی مناسب است. برای بررسی مدل‌های مختلف و انتخاب تجهیزات متناسب با فضای موردنظر، می‌توانید انواع سیستم گرمایش تابشی را مشاهده و مشخصات محصولات را بررسی کنید.
مراحل نصب هیتر تابشی
به‌طور کلی، نصب هیتر تابشی شامل چند مرحله اصلی است که از بررسی محل شروع شده و با راه‌اندازی و تست عملکرد دستگاه به پایان می‌رسد. البته جزئیات هر مرحله با توجه به مدل هیتر و دستورالعمل شرکت سازنده متفاوت است.
۱. بررسی محل نصب گرمایش تابشی
پیش از نصب بخاری تابشی باید فضای موردنظر به‌دقت بررسی شود. ابعاد سالن، ارتفاع سقف، محل استقرار کارکنان، تجهیزات تولید، مسیرهای رفت‌وآمد و نقاطی که بیشترین نیاز به گرمایش دارند، از جمله موارد مهم در این مرحله هستند. همچنین باید محل ستون‌ها، تیرهای سقف، جرثقیل سقفی، کانال‌های تأسیساتی، چراغ‌ها و سایر تجهیزات بررسی شود تا در زمان نصب با مسیر تابش هیتر تداخل ایجاد نکنند. این بررسی اولیه به تعیین بهترین محل برای نصب و ایجاد پوشش حرارتی مناسب کمک می‌کند.
اگر از مدل‌های سرامیکی استفاده می‌کنید، جزئیات اجرای این نوع سیستم با برخی مدل‌های لوله‌ای متفاوت است. در این زمینه می‌توانید نصب هیتر تابشی سرامیکی را نیز بررسی کنید.
۲. انتخاب محل مناسب برای نصب هیتر تابشی
یکی از مهمترین نکات در نصب هیتر تابشی، انتخاب محل مناسب برای قرارگیری دستگاه است. بخاری تابشی باید در موقعیتی قرار بگیرد که انرژی تابشی آن به ناحیه موردنظر برسد و موانع بزرگی بین دستگاه و فضای هدف قرار نداشته باشند. در سالن‌های صنعتی، گاهی تمام فضای سالن به یک اندازه نیاز به گرمایش ندارد. برای مثال ممکن است خطوط تولید یا محل حضور کارکنان نسبت به قسمت‌هایی که صرفاً برای نگهداری کالا استفاده می‌شوند، اهمیت بیشتری داشته باشند. در چنین شرایطی جانمایی دستگاه‌ها باید بر اساس الگوی استفاده از فضا انجام شود.
در سالن‌های صنعتی و سوله‌ها، ارتفاع سقف، ابعاد فضا و نحوه چیدمان تجهیزات روی جانمایی هیتر تأثیر زیادی دارد. برای بررسی این موضوع در فضاهای صنعتی، مطلب گرمایش تابشی سوله را بخوانید. انتخاب مدل مناسب، ظرفیت و نوع هیتر تأثیر مستقیمی بر نحوه اجرای سیستم دارد؛ به همین دلیل مطالعه راهنمای خرید هیتر تابشی می‌تواند پیش از شروع نصب مفید باشد.
نصب هیتر تابشی روی سقف یا سازه
بسیاری از هیترهای تابشی صنعتی به صورت سقفی نصب می‌شوند. در این حالت، دستگاه باید توسط تجهیزات و اتصالات مناسب به سازه‌ای مقاوم متصل شود. نکته مهم این است که پوشش سقف همیشه گزینه مناسبی برای تحمل وزن تجهیزات نیست. در صورت نیاز باید اتصال به تیرها یا بخش‌های مقاوم سازه اصلی انجام شود. محل نصب گرمایش تابشی باید علاوه بر تحمل وزن دستگاه، امکان دسترسی برای سرویس و تعمیرات دوره‌ای را نیز فراهم کند. نصب دستگاه در موقعیتی که دسترسی به آن بسیار دشوار باشد، عملیات نگهداری آینده را پیچیده خواهد کرد.
در بسیاری از سالن‌ها، نصب تجهیزات از سقف باعث استفاده بهتر از فضای کف می‌شود. برای آشنایی بیشتر با این نوع سیستم می‌توانید راهنمای بخاری تابشی سقفی را مطالعه کنید.
جهت تابش هیتر چگونه تعیین می‌شود؟
در زمان نصب هیتر تابشی باید جهت تابش نیز به‌دقت مشخص شود. هدف اصلی این است که انرژی حرارتی دستگاه به قسمت‌هایی برسد که بیشترین نیاز به گرمایش دارند. قرار دادن هیتر در محلی که تابش آن توسط تجهیزات، دیوار، سازه یا سایر موانع مسدود شود، می‌تواند باعث کاهش اثربخشی سیستم شود.
در پروژه‌های بزرگ که چند دستگاه مورد استفاده قرار می‌گیرد، آرایش هیترها نیز اهمیت پیدا می‌کند. نحوه قرارگیری چند دستگاه باید به شکلی باشد که گرمایش در فضای موردنظر تا حد امکان یکنواخت توزیع شود و از ایجاد نقاط بیش از حد گرم یا سرد جلوگیری شود.
فاصله ایمنی در نصب بخاری تابشی
رعایت فاصله‌های ایمن یکی از مهمترین بخش‌های نصب گرمایش تابشی است. دستگاه نباید در فاصله‌ای نامناسب از سقف، دیوار، تجهیزات، مواد قابل اشتعال یا سایر اجزای حساس به حرارت قرار بگیرد. فاصله‌های مجاز برای تمام هیترها یکسان نیست و به طراحی و مشخصات فنی هر مدل بستگی دارد. بنابراین نمی‌توان یک عدد ثابت را برای همه دستگاه‌ها در نظر گرفت.
هنگام نصب هیتر تابشی باید دستورالعمل سازنده بررسی شود و فاصله‌های تعیین‌شده برای دستگاه رعایت شوند. این موضوع علاوه بر افزایش ایمنی، از آسیب دیدن تجهیزات اطراف در اثر حرارت نیز جلوگیری می‌کند.
اجرای اتصالات و مسیر گاز در هیتر تابشی
در هیترهای تابشی گازسوز، اجرای صحیح مسیر گاز اهمیت بسیار زیادی دارد. لوله‌کشی و اتصالات باید مطابق الزامات فنی و ایمنی اجرا شوند و تمام نقاط اتصال از نظر آب‌بندی بررسی شوند. مسیر گاز باید به گونه‌ای اجرا شود که علاوه بر عملکرد مناسب، دسترسی لازم برای بررسی و سرویس تجهیزات نیز وجود داشته باشد. به دلیل اهمیت این بخش، اجرای اتصالات گاز باید توسط افراد متخصص انجام شود و استفاده از قطعات نامناسب یا تغییر در ساختار سیستم بدون تأیید فنی سازنده انجام نشود.
در مدل‌های گازی، اجرای صحیح مسیر سوخت و رعایت الزامات ایمنی اهمیت ویژه‌ای دارد؛ برای آشنایی بیشتر با این تجهیزات، مطلب هیتر تابشی گازی را ببینید.
اهمیت تهویه هنگام نصب هیتر تابشی
تهویه مناسب از دیگر موارد مهم در نصب گرمایش تابشی است. شرایط تهویه بسته به نوع دستگاه و سوخت مصرفی متفاوت است. در مدل‌های گازسوز باید شرایط لازم برای تأمین هوای احتراق و تخلیه محصولات احتراق مطابق طراحی دستگاه فراهم شود. مسدود کردن مسیرهای تهویه یا تغییر غیراصولی در سیستم تخلیه می‌تواند عملکرد و ایمنی دستگاه را تحت تأثیر قرار دهد. به همین دلیل، پیش از نصب هیتر تابشی باید شرایط تهویه محیط و مسیرهای مربوط به هوای ورودی و خروجی بررسی شوند.
اتصال برق و سیستم کنترل هیتر
برخی مدل‌های هیتر تابشی برای مشعل، فن، سیستم کنترل یا تجهیزات جانبی به برق نیاز دارند. سیم‌کشی باید مطابق مشخصات فنی دستگاه و با استفاده از تجهیزات حفاظتی مناسب انجام شود. سیستم کنترل می‌تواند برای تنظیم دما، مدیریت زمان کارکرد و کنترل عملکرد هیتر مورد استفاده قرار بگیرد. استفاده صحیح از سیستم کنترل باعث می‌شود دستگاه متناسب با نیاز واقعی محیط فعالیت کند. در سالن‌های بزرگ نیز می‌توان با طراحی مناسب سیستم کنترل، عملکرد چند دستگاه را به شکل هماهنگ مدیریت کرد.
راه‌اندازی هیتر تابشی پس از نصب
پس از اتمام عملیات نصب هیتر تابشی، دستگاه باید پیش از بهره‌برداری نهایی بررسی و تست شود. در این مرحله باید اتصالات مکانیکی، مسیر سوخت، سیم‌کشی، تجهیزات کنترلی و بخش‌های مربوط به تهویه بررسی شوند. سپس دستگاه طبق دستورالعمل سازنده راه‌اندازی شود. عملکرد مشعل، سیستم کنترل و نحوه انتشار گرما باید مورد بررسی قرار گیرد. همچنین بهتر است توزیع حرارت در بخش‌های مختلف سالن ارزیابی شود تا مشخص شود آیا تمام نقاط موردنظر گرمای کافی دریافت می‌کنند یا خیر. در صورت وجود نقاط سرد یا گرم غیرطبیعی، ممکن است نیاز به اصلاح جانمایی، تنظیمات یا بررسی ظرفیت سیستم وجود داشته باشد.
اشتباهات رایج در نصب بخاری تابشی
یکی از اشتباهات رایج، انتخاب محل نصب صرفاً بر اساس فضای خالی موجود در سقف است. در حالی که محل نصب گرمایش تابشی باید بر اساس مسیر تابش و نیاز حرارتی فضای موردنظر تعیین شود. عدم توجه به سازه نگهدارنده، رعایت نکردن فاصله‌های ایمنی، ایجاد مانع در مسیر تابش، اجرای غیراصولی اتصالات گاز و بی‌توجهی به تهویه نیز می‌توانند مشکلاتی در عملکرد سیستم ایجاد کنند. اشتباه دیگر، انتخاب ظرفیت دستگاه بدون محاسبه نیاز واقعی سالن است. حتی اگر نصب دستگاه کاملاً صحیح باشد، انتخاب ظرفیت نامناسب می‌تواند باعث کاهش کیفیت گرمایش یا افزایش مصرف انرژی شود.
سرویس و نگهداری بعد از نصب بخاری تابشی
بعد از نصب هیتر تابشی، سرویس دوره‌ای نیز اهمیت زیادی دارد. تمیز بودن اجزای دستگاه، بررسی اتصالات، کنترل عملکرد مشعل و تجهیزات ایمنی و بررسی سیستم کنترل باید در دوره‌های مشخص انجام شود. میزان و زمانبندی سرویس به نوع دستگاه، شرایط محیط و میزان استفاده از آن بستگی دارد. در محیط‌های صنعتی که دستگاه برای ساعات طولانی فعالیت می‌کند، توجه به سرویس دوره‌ای اهمیت بیشتری پیدا می‌کند. نگهداری مناسب می‌تواند به شناسایی مشکلات احتمالی پیش از تبدیل شدن آنها به خرابی جدی کمک کند.
برای نصب هیتر تابشی چه اطلاعاتی لازم است؟
برای انتخاب و نصب صحیح بخاری تابشی بهتر است اطلاعات کاملی از پروژه در اختیار کارشناس قرار گیرد. مهمترین اطلاعات شامل:
- ابعاد سالن و مساحت فضای موردنظر
- ارتفاع سقف
- نوع کاربری سالن
- شرایط عایق‌بندی
- نوع سوخت در دسترس
- تعداد درب‌ها و میزان باز و بسته شدن آنها
- محل حضور کارکنان یا تجهیزات
- نقاطی که به گرمایش بیشتری نیاز دارند
- محل ستون‌ها، جرثقیل سقفی و سایر موانع
با بررسی این اطلاعات می‌توان ظرفیت مناسب، تعداد دستگاه‌ها و آرایش مناسب برای نصب هیتر تابشی را تعیین کرد.
هزینه نصب گرمایش تابشی به چه عواملی بستگی دارد؟
هزینه نصب یک عدد ثابت ندارد و به شرایط پروژه وابسته است. تعداد هیترها، مدل دستگاه، محل نصب، وضعیت سازه، طول مسیر لوله‌کشی، تجهیزات کنترلی و شرایط برق و گاز می‌توانند روی هزینه نهایی تأثیر داشته باشند. در پروژه‌هایی که زیرساخت‌های موردنیاز از قبل آماده باشند، فرآیند نصب معمولاً ساده‌تر خواهد بود؛ اما اگر نیاز به اجرای سازه، لوله‌کشی یا تغییرات تأسیساتی وجود داشته باشد، هزینه و زمان اجرای پروژه نیز تغییر خواهد کرد. به همین دلیل بهتر است پیش از اعلام هزینه، شرایط واقعی محل نصب بررسی شود.
جمع‌بندی
نصب هیتر تابشی بخش مهمی از فرآیند راه‌اندازی سیستم گرمایشی است و مستقیماً بر کیفیت گرمایش، ایمنی و عملکرد دستگاه تأثیر می‌گذارد. انتخاب محل مناسب، توجه به مسیر تابش، استفاده از سازه نگهدارنده مطمئن، رعایت فاصله‌های ایمنی، اجرای صحیح اتصالات گاز و برق و تأمین تهویه مناسب از مهمترین مواردی هستند که باید در زمان نصب گرمایش تابشی مورد توجه قرار بگیرند.
در پروژه‌های صنعتی، علاوه بر انتخاب ظرفیت مناسب، نحوه جانمایی چند دستگاه نیز اهمیت زیادی دارد. بنابراین بهتر است پیش از خرید، شرایط سالن و نیاز حرارتی آن بررسی شود تا تجهیزات متناسب با فضای موردنظر انتخاب و در محل مناسب نصب شوند. اگر برای سالن صنعتی، کارگاه، انبار یا فضای تجاری خود قصد خرید و نصب هیتر تابشی دارید، دریافت مشاوره پیش از خرید می‌تواند به انتخاب صحیح ظرفیت، تعداد دستگاه‌ها و نحوه جانمایی کمک کند.
محصولات گرمایش تابشی
اگر برای اجرای پروژه به دنبال خرید هیتر تابشی هستید، انتخاب محصول باید بر اساس عواملی مانند متراژ فضا، ارتفاع نصب، نوع کاربری، سوخت مصرفی و شرایط محیط انجام شود. در ادامه می‌توانید محصولات گرمایش تابشی را بررسی کرده و برای انتخاب مدل مناسب، از کارشناسان گرماسازه شرق مشاوره بگیرید.
هیتر تابشی سرامیکی مدیوم و لارج گرماتوری شرق
هیتر دکوراتیو گرماتوری شرق
گرمایش تابشی لوله ای مدل PRS-L گرماتوری شرق
گرمایش تابشی لوله ای مدل PRS-U گرماتوری شرق
مشاوره و خرید هیتر تابشی
برای انتخاب هیتر تابشی متناسب با شرایط پروژه، می‌توانید مشخصات سالن شامل ابعاد، ارتفاع، نوع کاربری و شرایط سوخت را در اختیار کارشناسان گرماتوری شرق قرار دهید تا انتخاب و جانمایی سیستم بر اساس نیاز واقعی فضا بررسی شود.
سوالات متداول
نصب هیتر تابشی شامل بررسی محل، تعیین موقعیت و جهت دستگاه، آماده‌سازی سازه نگهدارنده، اجرای اتصالات، اتصال تجهیزات جانبی، بررسی تهویه و در نهایت راه‌اندازی و تست سیستم است.
خیر. محل نصب باید توانایی تحمل وزن تجهیزات را داشته باشد و نوع اتصال نیز متناسب با سازه انتخاب شود. در سقف‌های سبک، باید اتصال به بخش مقاوم سازه اصلی در نظر گرفته شود.
جانمایی صحیح و رعایت الزامات ایمنی از مهمترین نکات هستند. مسیر تابش، فاصله از تجهیزات و مواد حساس به حرارت و شرایط تهویه باید پیش از نصب بررسی شوند.
بله. اگر دستگاه در محل نامناسب نصب شود یا مسیر تابش آن توسط موانع مسدود شود، توزیع حرارت می‌تواند نامناسب باشد و بخشی از ظرفیت گرمایشی دستگاه به شکل مؤثر استفاده نشود.
