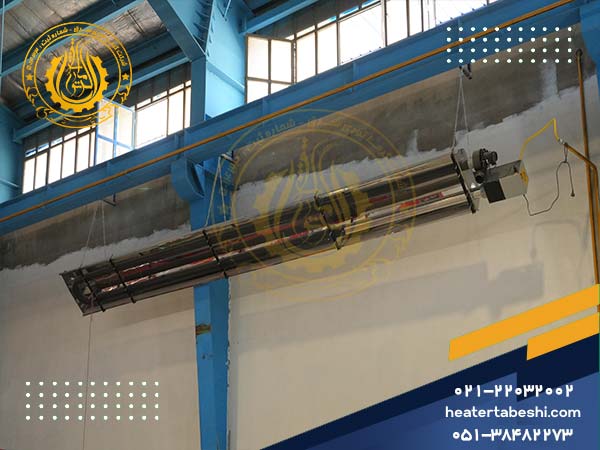

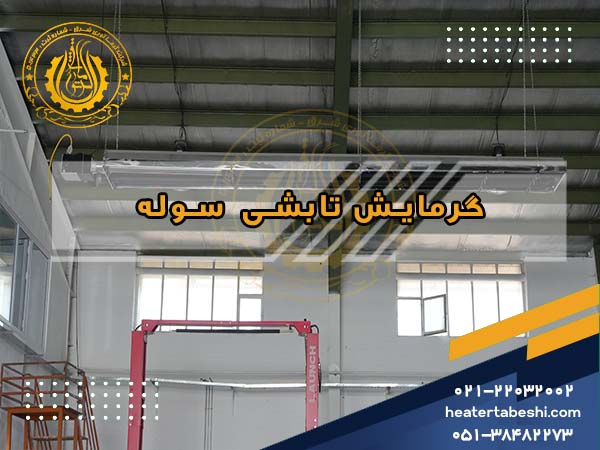

گرمایش تابشی سوله؛ راهنمای انتخاب هیتر تابشی مناسب
گرمایش سوله یکی از مهمترین چالشها در فصل سرد سال است؛ بهخصوص زمانی که با یک فضای بزرگ، سقف مرتفع، درهای بزرگ، رفتوآمد زیاد و تلفات حرارتی قابلتوجه روبهرو هستیم. در چنین شرایطی، انتخاب سیستم گرمایشی تنها بر اساس متراژ سوله کافی نیست و عواملی مانند ارتفاع، نوع فعالیت، میزان عایقبندی، تعداد بازشوها و نحوه استفاده از فضا نیز باید در نظر گرفته شوند. گرمایش تابشی سوله یکی از راهکارهایی است که برای چنین فضاهایی مورد توجه قرار گرفته است.
در این روش، به جای آنکه هدف اصلی گرم کردن تمام حجم هوای سوله باشد، انرژی حرارتی به شکل تابشی به سمت محدوده موردنظر منتقل میشود. به همین دلیل، نحوه جانمایی دستگاه، ارتفاع نصب، ظرفیت حرارتی و محدوده پوشش اهمیت زیادی پیدا میکند. در این مقاله بررسی میکنیم که سیستم گرمایش تابشی سوله چگونه کار میکند، چه زمانی انتخاب مناسبی است، چگونه باید ظرفیت و تعداد هیترها را تعیین کرد و هنگام نصب چه نکاتی باید مورد توجه قرار گیرد.
گرمایش تابشی سوله چیست؟
گرمایش تابشی سوله به استفاده از تجهیزات تابشی برای تأمین گرمای موردنیاز فضای صنعتی، کارگاهی یا انباری گفته میشود. در این گرمایش تابشی، انرژی حرارتی از منبع تولیدکننده به صورت تابش منتشر شده و به سطوح، تجهیزات و افراد موجود در محدوده تابش منتقل میشود.
در یک سوله مرتفع، این ویژگی اهمیت زیادی دارد. در سیستمهایی که اساس کار آنها گرم کردن و جابهجایی هواست، هوای گرم میتواند در قسمتهای بالاتر جمع شود؛ بنابراین بخشی از انرژی صرف گرم کردن فضایی میشود که ممکن است در ارتفاع بالا و خارج از محدوده فعالیت کارکنان قرار داشته باشد.
در مقابل، هیتر تابشی سوله میتواند برای گرم کردن ناحیهای مشخص طراحی و جانمایی شود. این ویژگی باعث میشود هیتر تابشی در برخی سولهها، کارخانهها، کارگاهها و سالنهای تولید گزینه قابل بررسی باشد. البته مناسب بودن این روش برای یک پروژه خاص باید بر اساس محاسبات حرارتی و شرایط واقعی ساختمان تعیین شود و نمیتوان یک سیستم را برای تمام سولهها بهترین گزینه دانست.
هیتر تابشی سوله چگونه کار میکند؟
در یک سیستم گرمایش تابشی سوله، گرمای تولید شده به سمت محیط موردنظر منتشر میکند. در مدلهای گازی، احتراق سوخت در مشعل باعث تولید حرارت میشود و اجزای تابشی دستگاه این انرژی را به محیط منتقل میکنند.
در مدلهای مختلف، ساختار و نحوه تولید و انتشار گرما متفاوت است؛ بنابراین هنگام انتخاب دستگاه باید مشخصات فنی همان مدل بررسی شود. نکته مهم این است که در گرمایش تابشی، محل قرارگیری دستگاه بخشی از طراحی سیستم گرمایشی محسوب میشود. اگر دستگاه در نقطه نامناسب نصب شود یا مسیر تابش آن توسط سازه و تجهیزات مسدود شود، عملکرد واقعی سیستم میتواند با چیزی که روی کاغذ انتظار میرود تفاوت داشته باشد.
چرا گرمایش سوله با هیتر تابشی متفاوت است؟
سولهها معمولاً فضای بزرگی دارند و ارتفاع سقف آنها میتواند قابل توجه باشد. علاوه بر این، در بسیاری از سولههای صنعتی درهای بزرگ برای ورود و خروج خودرو، مواد اولیه یا تجهیزات وجود دارد. در نتیجه، سیستم گرمایشی باید بتواند با شرایط واقعی محیط سازگار باشد. در گرمایش تابشی سوله، بهجای اینکه تنها حجم هوای موجود در سوله معیار طراحی قرار گیرد، ناحیهای که به گرمایش نیاز دارد نیز اهمیت پیدا میکند.
برای مثال، اگر کارکنان یک کارخانه عمدتاً در محدوده خط تولید فعالیت میکنند، میتوان طراحی سیستم را بر اساس همان ناحیه انجام داد؛ البته این موضوع به شرایط پروژه و الزامات آسایش حرارتی بستگی دارد.
لیست قیمت انواع گرمایش تابشی لوله ای
هیتر دکوراتیو گرماتوری شرق
گرمایش تابشی لوله ای مدل PRS-L گرماتوری شرق
گرمایش تابشی لوله ای مدل PRS-U گرماتوری شرق
مزایای استفاده از گرمایش تابشی در سوله
انتخاب سیستم گرمایش تابشی برای یک سوله میتواند مزایایی داشته باشد، اما این مزایا زمانی بهدست میآیند که دستگاه مناسب انتخاب و به شکل صحیح طراحی و نصب شود.
گرمایش هدفمند
یکی از ویژگیهای مهم سیستم تابشی امکان تمرکز گرما در محدوده موردنیاز است. در یک فضای صنعتی بزرگ، ممکن است تمام قسمتهای سوله به یک اندازه مورد استفاده قرار نگیرند. در این شرایط میتوان جانمایی هیترها را بر اساس مناطق کاری انجام داد.
مناسب بودن برای فضاهای مرتفع
ارتفاع زیاد یکی از ویژگیهای رایج سولههای صنعتی است. در سیستم تابشی، دستگاه در ارتفاع نصب میشود و تابش حرارتی به سمت محدوده موردنظر هدایت میشود. به همین دلیل، این سیستم در برخی فضاهای صنعتی مرتفع میتواند گزینه مناسبی باشد. در یک مطالعه فنی درباره سیستمهای گرمایش تابشی سوله نیز به اهمیت ارتفاع نصب تجهیزات تابشی و محدودیت استفاده از آنها در فضاهای با ارتفاع کم اشاره شده است.
آزاد ماندن فضای کف سوله
هیتر تابشی گازی معمولاً در ارتفاع نصب میشوند؛ بنابراین برخلاف برخی تجهیزات زمینی، فضای کف سوله را اشغال نمیکنند. این ویژگی در کارخانهها و انبارهایی که فضای کف برای خط تولید، قفسهبندی یا رفتوآمد ماشینآلات اهمیت دارد، میتواند یک مزیت باشد.
امکان گرمایش ناحیهای
در بعضی پروژهها نیازی نیست تمام سوله به یک میزان گرم شود. با طراحی مناسب میتوان مناطق مختلف را به صورت جداگانه در نظر گرفت و محل نصب تجهیزات را بر اساس الگوی استفاده از فضا تعیین کرد.
کاهش وابستگی به گردش شدید هوا
سیستمهای تابشی برای انتقال انرژی حرارتی، وابستگی یکسانی به جابهجایی هوا مانند سیستمهای کاملاً همرفتی ندارند. این ویژگی میتواند در محیطهایی که نمیخواهند جریان هوای شدید ایجاد شود، قابل توجه باشد. البته باید توجه داشت که هیتر تابشی سوله جایگزین سیستم تهویه نیست. اگر سوله به هوای تازه، تخلیه آلایندهها یا کنترل رطوبت نیاز دارد، این موارد باید به صورت جداگانه طراحی شوند.
گرمایش تابشی برای چه سولههایی مناسب است؟
هیچ سیستم گرمایشی را نمیتوان بدون بررسی شرایط ساختمان برای تمام پروژهها مناسب دانست. با این حال، گرمایش تابشی سوله میتواند برای بررسی در پروژههایی با ویژگیهای زیر گزینه مناسبی باشد:
- سولههای صنعتی
- کارخانهها و سالنهای تولید
- کارگاههای بزرگ
- انبارها
- تعمیرگاهها
- سالنهایی با سقف مرتفع
- فضاهایی که گرمایش ناحیهای در آنها اهمیت دارد
- محیطهایی که آزاد بودن فضای کف اهمیت دارد
در مقابل، اگر سوله نیاز جدی به تهویه، فیلتراسیون یا کنترل رطوبت دارد، باید سیستم گرمایش در کنار تجهیزات تهویه و تأسیسات موردنیاز طراحی شود.
چه عواملی در انتخاب هیتر تابشی سوله تأثیر دارند؟
انتخاب هیتر فقط با پرسیدن «برای چند متر است؟» انجام نمیشود. چند عامل اصلی باید همزمان در انتخاب گرمایش تابشی سوله بررسی شوند.
مساحت سوله
مساحت یکی از پارامترهای اولیه است، اما به تنهایی برای تعیین ظرفیت کافی نیست.
ارتفاع سقف
ارتفاع مستقیماً روی طراحی و انتخاب نوع دستگاه و نحوه جانمایی آن تأثیر میگذارد.
میزان عایقبندی
سولهای با عایقبندی مناسب و سولهای با دیوارهها و سقف کمعایق، بار حرارتی یکسانی ندارند.
تعداد و اندازه درها
باز و بسته شدن درهای بزرگ میتواند باعث ورود هوای سرد و افزایش تلفات حرارتی شود. این مسئله در سولههایی که تردد لیفتراک یا خودرو در آنها زیاد است اهمیت بیشتری دارد.
نوع کاربری
دمای موردنیاز یک انبار ممکن است با دمای موردنیاز یک خط تولید یا فضای کاری کارکنان متفاوت باشد.
شرایط آبوهوایی منطقه
دمای طرح بیرون و شرایط اقلیمی محل پروژه باید در محاسبات بار حرارتی لحاظ شود.
نحوه استفاده از سوله
اگر کارکنان فقط در بخش مشخصی از سالن حضور دارند، طراحی گرمایش میتواند با سولهای که تمام فضای آن بهطور دائم مورد استفاده است متفاوت باشد.
محاسبه ظرفیت گرمایش تابشی سوله
یکی از اشتباهات رایج، انتخاب تعداد گرمایش تابشی سوله فقط بر اساس یک عدد ثابت برای هر مترمربع است. در پروژههای صنعتی، ظرفیت موردنیاز باید با توجه به بار حرارتی واقعی تعیین شود. متراژ تنها یکی از ورودیهای محاسبه است. برای انتخاب ظرفیت مناسب و یا محاسبه گرمایش تابشی باید مواردی مانند:
- مساحت سوله
- ارتفاع سقف
- دمای داخلی موردنیاز
- دمای طراحی بیرون
- عایقبندی سقف و دیوار
- تعداد درها و بازشوها
- نوع کاربری
- میزان نفوذ هوای بیرون
- شرایط اقلیمی
- مشخصات تجهیزات گرمایشی
در نظر گرفته شوند. برای پروژههای کوچک میتوان از محاسبات اولیه برای برآورد استفاده کرد، اما در سولههای صنعتی بزرگ، انتخاب نهایی بهتر است بر اساس محاسبه بار حرارتی و طراحی تأسیسات انجام شود. منابع فنی نیز برای فضاهای صنعتی نسبت به اتکا به محاسبات سرانگشتی تأکید دارند.
چند هیتر تابشی برای سوله لازم است؟
تعداد دستگاهها به ظرفیت هر هیتر و بار حرارتی پروژه بستگی دارد. بنابراین نمیتوان گفت مثلاً یک سوله با متراژ مشخص همیشه به تعداد مشخصی هیتر نیاز دارد. فرض کنید بار حرارتی موردنیاز یک سالن مشخص شده است. در مرحله بعد باید ظرفیت مدل انتخابی، الگوی تابش و نحوه توزیع دستگاهها بررسی شود.
در برخی پروژهها یک دستگاه با ظرفیت بالاتر میتواند پاسخگو باشد و در پروژهای دیگر استفاده از چند دستگاه با ظرفیت پایینتر، امکان توزیع بهتر گرما و کنترل مناطق مختلف را فراهم میکند. بنابراین تعداد هیتر تابشی باید نتیجه طراحی باشد، نه نقطه شروع طراحی.
ارتفاع نصب هیتر تابشی در سوله چقدر است؟
یکی از پرتکرارترین سؤالات در طراحی گرمایش تابشی سوله، تعیین ارتفاع نصب دستگاه است. برای این موضوع نمیتوان یک عدد ثابت را برای همه هیترهای تابشی اعلام کرد. ارتفاع مناسب به مدل دستگاه، ظرفیت، الگوی تابش، زاویه نصب، کاربری محیط و دستورالعمل سازنده بستگی دارد.
حتی در منابع فنی و نمونههای اجرایی، ارتفاعهای متفاوتی برای مدلهای مختلف مورد استفاده قرار گرفته است؛ بنابراین ارتفاع نصب باید بر اساس مشخصات همان دستگاه و طراحی پروژه تعیین شود. برای نمونه، در یک مثال فنی مربوط به هیتر تابشی لوله ای، ارتفاع نصب ۵ متر در محاسبات پروژه لحاظ شده است.
زاویه نصب هیتر تابشی در سوله
زاویه نصب، جهت انتشار انرژی حرارتی را مشخص میکند. اگر هیتر تابشی سوله به صورت نامناسب جهتگیری شود، بخشی از تابش ممکن است به سازهها یا مناطقی برخورد کند که نیاز اصلی به گرمایش ندارند. بنابراین در طراحی باید سه عامل را همزمان در نظر گرفت:
ارتفاع + زاویه + محدوده موردنیاز برای گرمایش
در برخی پروژههای سولهای، نحوه قرارگیری دستگاهها روی پلان و فاصله آنها از یکدیگر نیز در طراحی مورد بررسی قرار میگیرد.
گرمایش تابشی سوله با هیتر لوله ای یا سرامیکی؟
انتخاب نوع گرمایش تابشی سوله باید بر اساس شرایط پروژه انجام شود و نمیتوان یکی را برای تمام سولهها مناسب دانست.
هیتر تابشی لوله ای
این سیستمها برای کاربردهای صنعتی و فضاهای بزرگ طراحی میشوند و معمولاً به شکل سقفی یا در ارتفاع نصب میشوند. در پروژههایی با سقف مرتفع و نیاز به گرمایش گسترده، سیستم گرمایش تابشی لوله ای میتواند یکی از گزینههای مورد بررسی باشد.
هیتر تابشی سرامیکی
هیتر تابشی سرامیکی نیز در برخی کاربردها مورد استفاده قرار میگیرند، اما نوع استفاده و محدوده عملکرد آنها باید با مشخصات محصول تطبیق داده شود. بنابراین انتخاب بین این دو نوع باید بر اساس:
- ظرفیت موردنیاز
- ارتفاع نصب
- ابعاد سالن
- نوع کاربری
- سوخت
- نحوه نصب
- محدوده تابش
- شرایط تهویه
- بودجه پروژه
انجام شود. اگر هنوز در انتخاب سیستم مناسب برای سوله خود تردید دارید، پیشنهاد میکنیم راهنمای «معرفی بهترین روش گرمایش سوله» را نیز مطالعه کنید تا با روشهای مختلف گرمایش سوله و مزایا و محدودیتهای هرکدام آشنا شوید.
اگر بین انتخاب هیتر تابشی لولهای و سرامیکی برای سوله خود مردد هستید، در مقاله «تفاوت هیتر تابشی لولهای و سرامیکی» میتوانید ویژگیها، کاربردها و تفاوتهای این دو نوع سیستم گرمایشی را با جزئیات بیشتری بررسی کنید.
آیا هیتر تابشی برای سوله کمارتفاع مناسب است؟
ارتفاع یکی از پارامترهای مهم در انتخاب سیستم تابشی است. بسیاری از تجهیزات تابشی برای نصب در ارتفاع مشخص طراحی شدهاند و نباید بدون توجه به حداقل ارتفاع مجاز نصب شوند. اگر سقف سوله کوتاه باشد، باید مشخصات فنی دستگاه بررسی شود تا فاصله مناسب بین منبع تابش، سقف، تجهیزات و افراد حفظ شود. بنابراین در سولههای کمارتفاع، پیش از خرید گرمایش تابشی سوله باید حتماً مشخصات نصب مدل موردنظر بررسی شود.
راهنمای انتخاب سیستم گرمایش تابشی سوله
برای انتخاب صحیح، بهتر است قبل از خرید گرمایش تابشی سوله اطلاعات زیر آماده باشد:
- ابعاد دقیق سوله: طول، عرض و ارتفاع.
- موقعیت جغرافیایی: برای بررسی شرایط اقلیمی.
- نوع فعالیت: تولید، انبار، تعمیرگاه، کارگاه و...
- دمای داخلی موردنیاز.
- میزان عایقبندی سقف و دیوارها.
- تعداد و ابعاد درها و بازشوها.
- تعداد کارکنان و مدت حضور آنها.
- محل تجهیزات و ماشینآلات.
- ارتفاع قابل استفاده برای نصب دستگاه.
- نوع سوخت و زیرساخت موجود.
بعد از جمعآوری این اطلاعات، میتوان ظرفیت حرارتی موردنیاز و نوع مناسب سیستم را مشخص کرد.
چرا طراحی سیستم گرمایش تابشی سوله مهمتر از خرید یک هیتر است؟
ممکن است یک هیتر از نظر مشخصات فنی عملکرد بسیار خوبی داشته باشد، اما اگر تعداد دستگاهها، ارتفاع نصب، زاویه تابش و محل قرارگیری آنها به شکل مناسبی انتخاب نشود، نتیجه نهایی رضایتبخش نباشد. در یک پروژه صنعتی، دستگاه بخشی از سیستم است؛ طراحی و جانمایی بخش دیگری از آن است. به همین دلیل، پیش از خرید هیتر تابشی سوله بهتر است مشخصات سوله و نیاز حرارتی آن بررسی شود و سپس دستگاه مناسب انتخاب گردد.
جمعبندی
گرمایش تابشی سوله راهکاری است که میتواند برای بسیاری از فضاهای صنعتی، کارگاهی و مرتفع مورد بررسی قرار گیرد. ویژگی اصلی این سیستم، انتقال انرژی حرارتی به صورت تابشی و امکان تمرکز گرما در محدوده موردنیاز است. با این حال، انتخاب هیتر تابشی نباید تنها بر اساس متراژ سوله یا ادعای یک درصد مشخص از صرفهجویی انجام شود. ارتفاع سقف، عایقبندی، شرایط اقلیمی، تعداد بازشوها، نوع فعالیت، دمای موردنیاز و نحوه استفاده از فضا همگی باید در طراحی لحاظ شوند.
همچنین ارتفاع نصب، زاویه تابش، تعداد دستگاهها و محل قرارگیری هیترها از عوامل تعیینکننده عملکرد نهایی سیستم هستند.
بنابراین بهترین روش برای انتخاب سیستم گرمایش تابشی سوله این است که ابتدا نیاز حرارتی پروژه مشخص شود، سپس بر اساس شرایط واقعی سوله، نوع و ظرفیت هیتر انتخاب و در نهایت جانمایی و اجرای سیستم انجام شود. برای سولههای صنعتی که به دنبال راهکاری برای گرمایش هدفمند، استفاده بهینه از فضای کف و کنترل مناسب محدوده کاری هستند، بررسی سیستم گرمایش تابشی میتواند یکی از گزینههای قابل توجه در مرحله طراحی تأسیسات باشد.
برای گرمایش سوله خود بهترین هیتر تابشی را انتخاب کنید
انتخاب سیستم گرمایشی مناسب برای سوله به عواملی مانند مساحت و ارتفاع سوله، نوع کاربری، میزان عایقبندی، تعداد درها و بازشوها و شرایط آبوهوایی بستگی دارد. یک انتخاب اصولی میتواند علاوه بر ایجاد گرمای مطلوب، به مدیریت بهتر مصرف انرژی و کاهش هزینههای بهرهبرداری کمک کند.
اگر برای سوله خود به دنبال یک سیستم گرمایش تابشی مطمئن و متناسب با شرایط محیط هستید، کارشناسان گرماسازه شرق میتوانند در انتخاب مدل، ظرفیت و نحوه جانمایی تجهیزات به شما کمک کنند.
برای دریافت مشاوره و انتخاب هیتر تابشی مناسب سوله، با کارشناسان گرماتوری شرق با شماره های ۰۲۱۲۲۰۳۲۰۰۲ - ۰۵۱۳۸۴۸۲۲۷۳ - ۰۹۱۲۸۸۷۰۰۱۷ تماس بگیرید.
سوالات متداول
سیستمی برای تأمین گرمای سوله است که انرژی حرارتی را به صورت تابشی به سطوح و محدوده موردنظر منتقل میکند. این روش با سیستمهایی که اساس عملکردشان گرم کردن و جابهجایی هواست تفاوت دارد.
در بسیاری از سولههای صنعتی و فضاهای مرتفع میتواند گزینه مناسبی باشد، اما انتخاب نهایی باید بر اساس ارتفاع، بار حرارتی، کاربری، عایقبندی و مشخصات دستگاه انجام شود.
ارتفاع ثابت و یکسانی برای تمام مدلها وجود ندارد. ارتفاع باید بر اساس نوع و ظرفیت دستگاه، الگوی تابش، شرایط سوله و دستورالعمل سازنده تعیین شود.
تعداد دستگاهها به بار حرارتی، ظرفیت هیتر، ارتفاع و ابعاد سوله و نحوه توزیع گرما بستگی دارد. بنابراین تعداد هیتر باید پس از محاسبه و طراحی تعیین شود.
یکی از کاربردهای مهم سیستمهای تابشی، فضاهای صنعتی و مرتفع است؛ با این حال باید حداقل و حداکثر ارتفاع مجاز نصب هر مدل بررسی شود.
